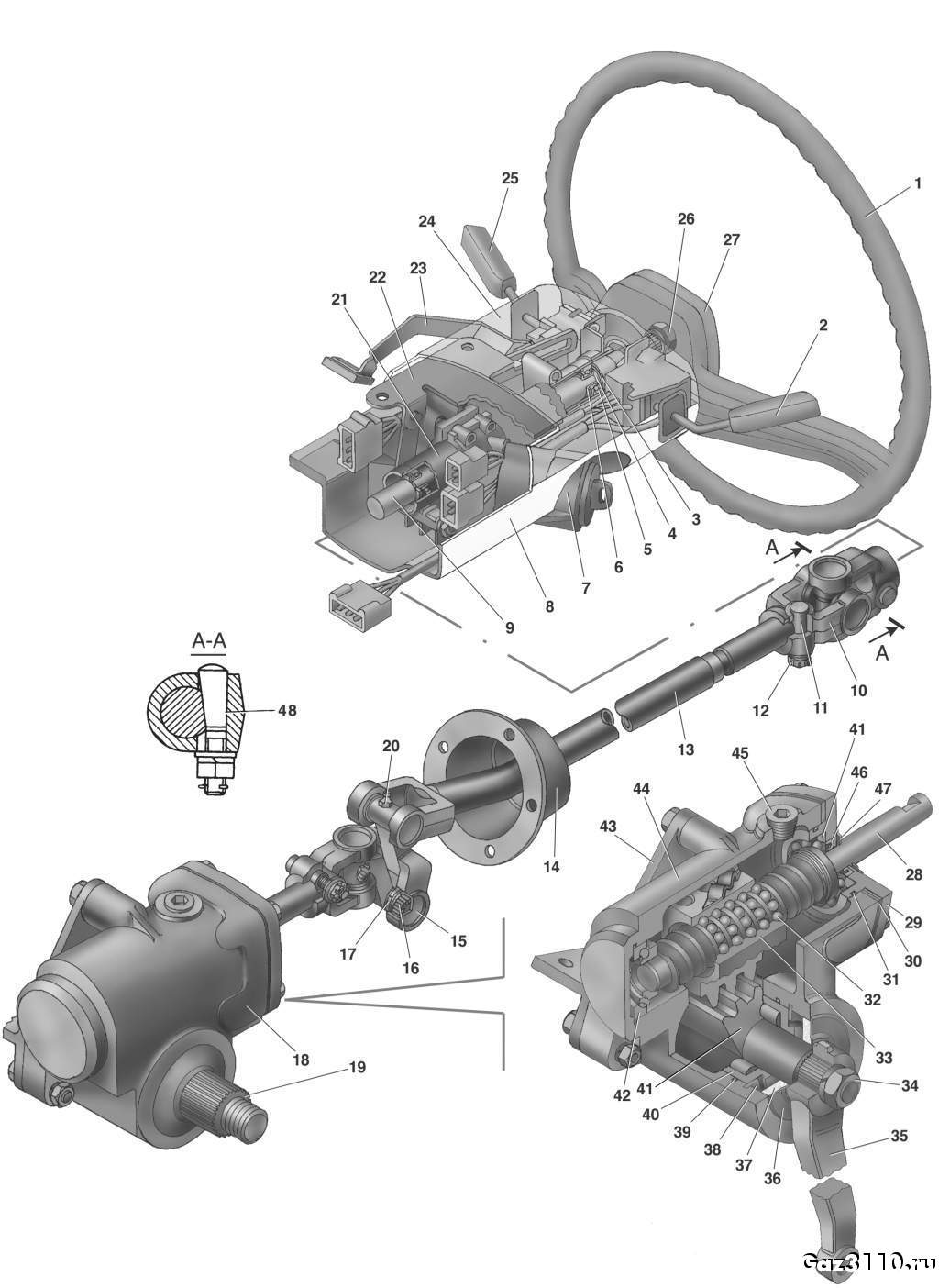

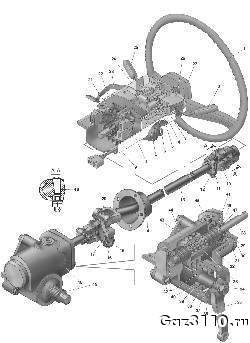

Рис. 7.1. Рулевое управление: 1 — рулевое колесо; 2, 25 — подрулевой переключатель; 3 — стопорное кольцо; 4 — шайба; 5 — подшипник; 6 — пластмассовая втулка подшипника; 7 — выключатель (замок) зажигания; 8 — нижний кожух; 9 — вал рулевой колонки; 10 — карданный шарнир; 11 — клин; 12 — гайка: 13 — карданный вал рулевого управления; 14 — уплотнитель карданного вала; 15 — подшипник карданного шарнира; 16 — иглы подшипника; 17 — стопорное кольцо; 18 — механизм рулевого управления; 19 — вал сошки с зубчатым сектором; 20 — пресс-масленка карданного шарнира; 21 — труба рулевой колонки; 22—кронштейн; 23 — ручка механизма фиксации рулевой колонки; 24 — верхний кожух; 26 — гайка крепления рулевого колеса; 27 — накладка рулевого колеса; 28 — винт шариковой гайки; 29 — верхняя крышка; 30 — регулировочная прокладка; 31, 39 — уплотнительные кольца; 32 — шарик шариковой гайки, 33 — шариковая гайка; 34 — гайка; 35 — сошка; 36 — крышка; 37 — поролоновое кольцо; 38 — стопорное кольцо; 40 — подшипник вала сошки; 41 — вал-сектор;  42 — подшипник винта шариковой гайки; 43 — кронштейн; 44 — картер; 45 — пробка заливного отверстия; 46 — сальник; 47 — защитная крышка; 48 — клин

Рулевое управление автомобиля состоит из регулируемой рулевой колонки с валом и колесом, рулевого механизма и привода рулевого управления. Конструкция рулевой колонки ( рис. 7.1 ) позволяет изменять положение рулевого колеса по высоте и углу наклона.

Рулевой механизм ( рис. 7.1 ), состоящий из винта с шариковой гайкой 33 и вала-сектора, смонтирован в алюминиевом картере, который при помощи специального кронштейна крепится к левому лонжерону рамы. Передаточное число рулевого механизма — 23,09 (в средней части).

Винт с шариковой гайкой 33 установлен в картере на двух радиально-упорных подшипниках, наружные обоймы которых запрессованы в картер и в верхнюю крышку рулевого управления, а внутренние обоймы напрессованы на винт рулевого механизма. Момент проворота винта рулевого механизма регулируется с помощью прокладок 30, устанавливаемых под крышку рулевого механизма.

При вращении винта шарики перекатываются по специальному каналу, в результате чего шариковая гайка перемещается. Шарики изготовлены с высокой точностью и отличаются друг от друга не более, чем на 4 мкм. Узел механизма, состоящий из винта, шариковой гайки и комплекта шариков, разукомплектованию не подлежит. Высокое качество обработки и точность подобранных деталей обеспечивает легкую и плавную работу рулевого механизма.

Своими зубьями гайка находится в зацеплении с валом — сектором 41. Вал сошки вращается на двух цилиндрических роликовых подшипниках, внутренней обоймой которых является вал сошки. Уплотнение вала сошки, а также крышки рулевого механизма осуществляется с помощью резиновыx колец. Фиксация наружных обойм подшипников вала сошки от осевого перемещения осуществляется с помощью стопорных колец 38, а от углового перемещения — с помощью керновки наружных обойм в отверстия картера, закрываемые пробкой 5. Винт—шариковая гайка рулевого механизма с помощью карданного вала соединяется с валом рулевой колонки. Крепление вилок шарнира на валах осуществляется с помощью клина 48 (см. рис. 7.1 ).

Колонка рулевого управления крепится четырьмя болтами к кронштейну педалей сцепления и тормоза. Вал рулевой колонки вращается на двух шарикоподшипниках. Регулировки подшипников вала рулевой колонки в процессе эксплуатации не требуется.

Рулевое колесо установлено на конических шлицах рулевого вала и закреплено стопорной шайбой и гайкой.
