Автомобиль «Соболь» ГАЗ-2752, 2217, 2310, 2752, 2217, 2310 >> Общие сведения

Общие сведения

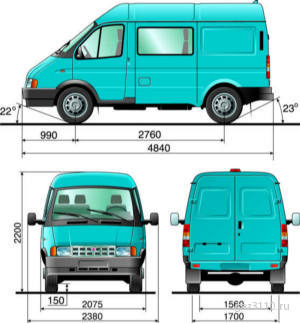

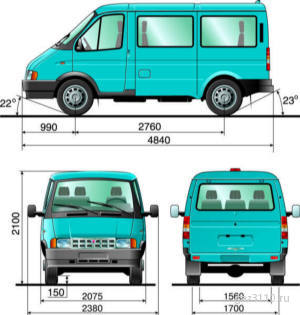

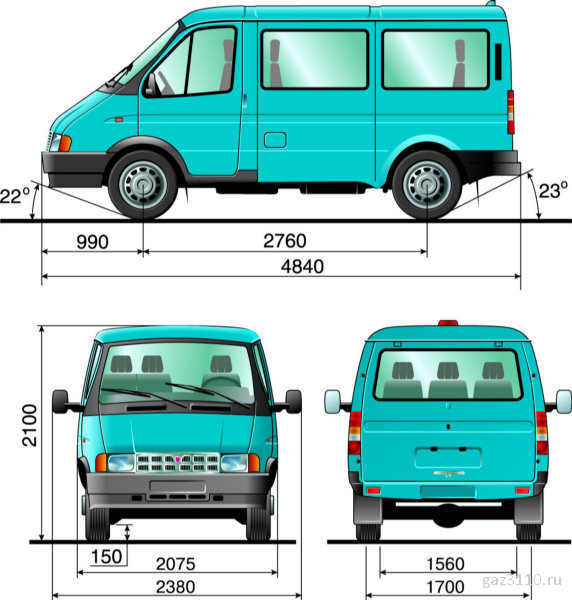

Габаритные размеры автомобилей

ГАЗ–2752

ГАЗ–2217

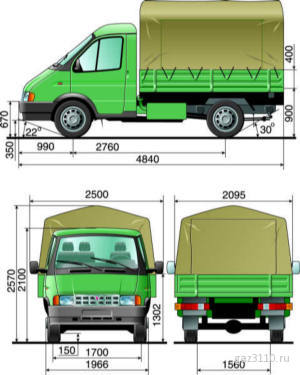

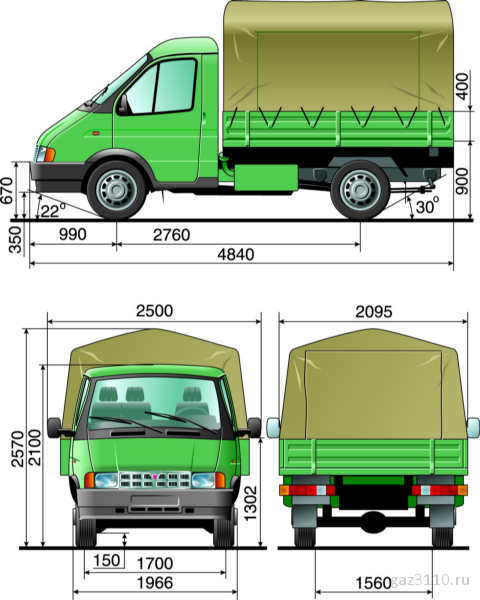

ГАЗ-2310

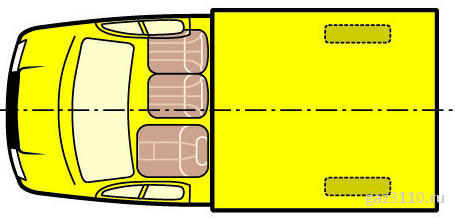

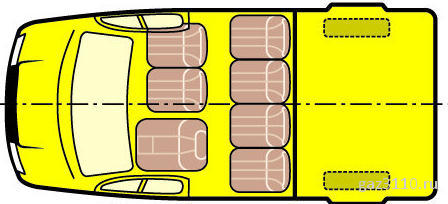

Размещение пассажирских мест в различных модификациях автомобиля

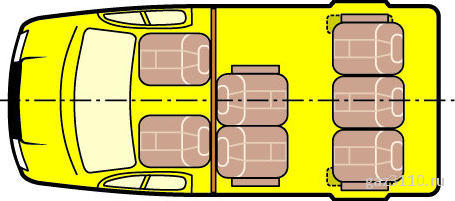

*ГАЗ-2752* (семиместный фургон)

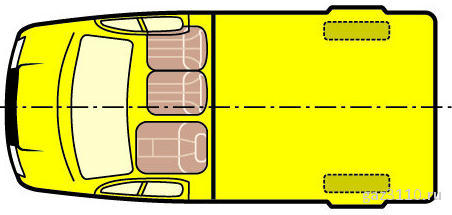

*ГАЗ-2752* (трехместный фургон)

*ГАЗ-2217, -22171* (семиместный автобус)

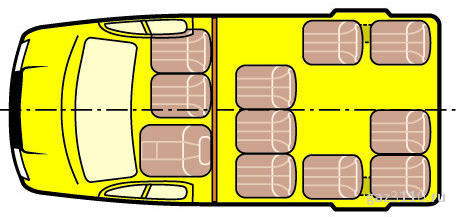

*ГАЗ-2217, -22171* (одиннадцатиместный автобус)

*ГАЗ-2310* (трехместный с бортовой платформой)

Автомобили семейства «Соболь» — пассажирские (автобусы), грузопассажирские и грузовые, двухосные с независимой подвеской передних колес, рамной конструкции, с кабиной полукапотного типа. Двигатель расположен спереди продольно. Привод осуществляется на задние колеса.

Автобус на шасси автомобиля «Соболь» имеет 6 или 10 пассажирских мест в зависимости от модификации.

Автомобиль ГАЗ-2752 имеет цельнометаллический закрытый кузов с трех- или семиместной кабиной.

Автомобиль ГАЗ-2310 имеет трехместную кабину и бортовой кузов.

Автомобиль может быть оснащен бензиновым двигателем ЗМЗ-4063 или дизельным двигателем ГАЗ-560. В руководстве отражена конструкция автомобиля с двигателем ЗМЗ-4063.

Паспортные данные автомобилей

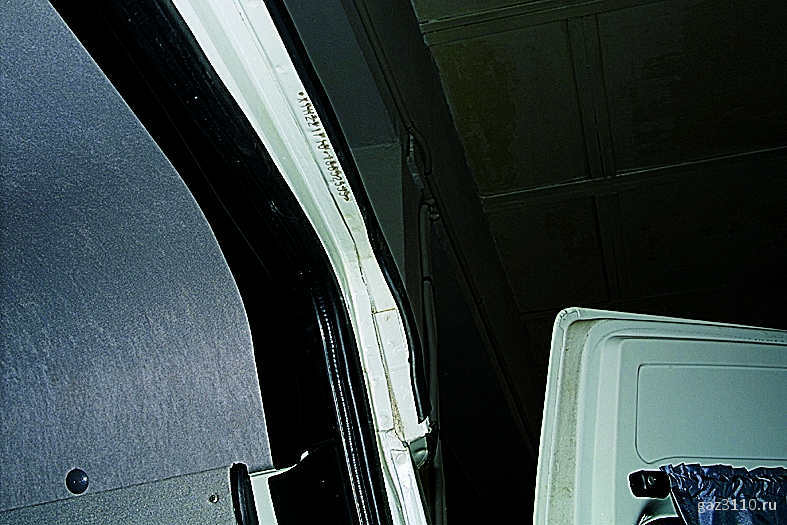

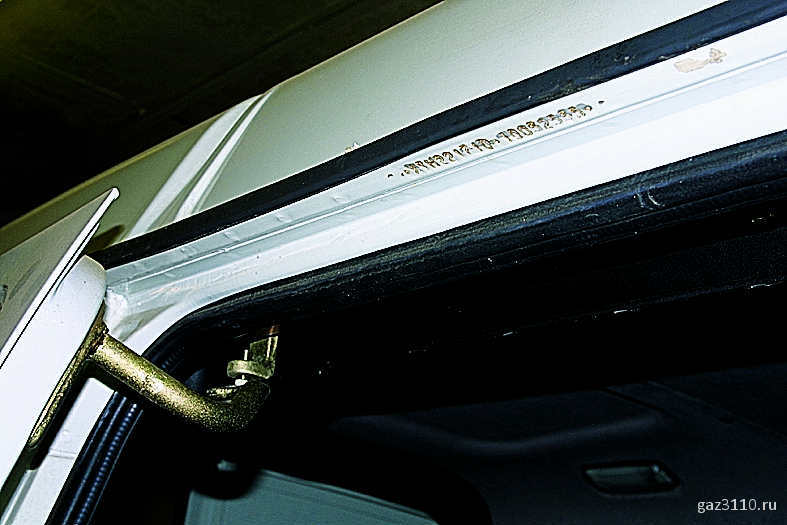

Идентификационный номер (VIN) автомобиля выбит в верхней части проема сдвижной двери. У автомобиля с бортовым кузовом этот номер нанесен на передней панели над аккумуляторной батареей.

Идентификационный номер кузова автобуса нанесен дополнительно над задней правой дверью.

Идентификационный номер двигателя ЗМЗ-406 выбит на левой стороне блока цилиндров (внизу).

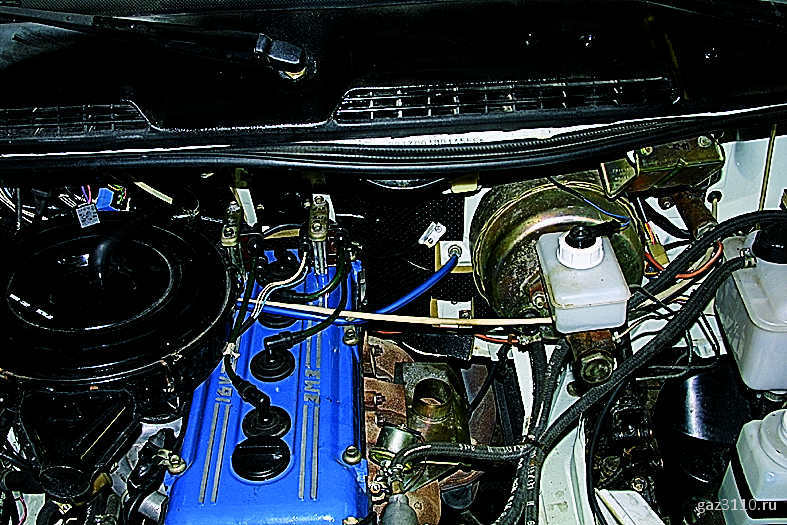

Идентификационный номер кузова выбит на передней панели над вакуумным усилителем тормозной системы.

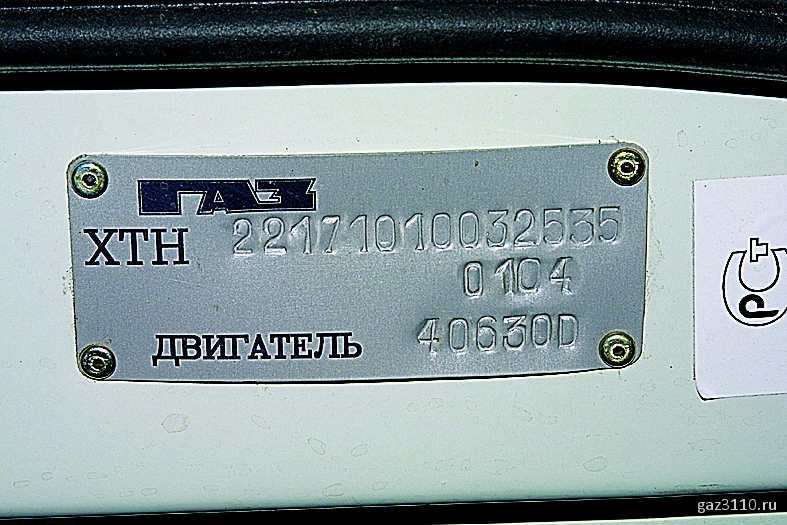

ПРИМЕР ЗАВОДСКОЙ ТАБЛИЧКИ С ПАСПОРТНЫМИ ДАННЫМИ:

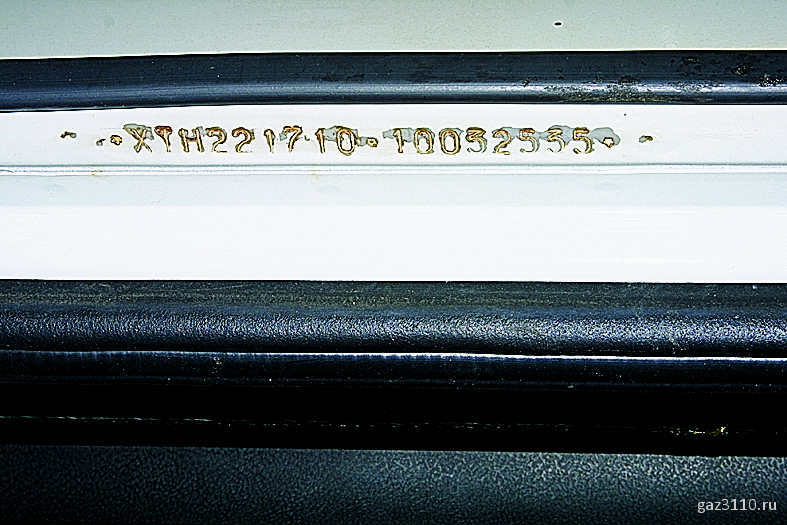

ХТН22171010032535 – идентификационный номер автомобиля, где:

ХТН – международный код изготовителя;
221710 – модель автомобиля;
1 – код года выпуска (Y–2000 г.; 1–2001; 2–2002 и т. д.);
0032535 – порядковый номер автомобиля;
0104 – код комплектации автомобиля;
40630D – индекс двигателя.

Заводская табличка с паспортными данными закреплена на стойке в проеме передней пассажирской двери.

Идентификационный номер шасси выбит на правом лонжероне рамы в средней части снаружи.

Технические характеристики автомобилей

Параметры	ГАЗ-2310	ГАЗ-2752	ГАЗ-2217	ГАЗ-22171
Тип автомобиля	С бортовой платформой	Фургон со сварным металлическим кузовом	Автобус
Колесная формула	4х2	4х2	4х2
Полная масса, кг	2800	2800	2800 (2980*)
Масса снаряженного автомобиля, кг:
с двигателем ЗМЗ-4063	1750	1880 (1970**)	2130	2130
с двигателем ГАЗ-560	н/д	1930 (2020**)	2180	2180
Минимальный радиус поворота по колее наружного переднего колеса, м	5,5	5,5	5,5
Максимальная скорость, км/ч	120	120	120
Расход топлива при движении с постоянной скоростью (л/100 км):***
60 км/ч	9,5	9,5	9,5
80 км/ч	10,7	10,7	10,7
Тормозной путь со скорости 80 км/ч (для автобусов - со скорости 60 км/ч ), м	60	61,2	32,1
Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой, %	30	30	30
Погрузочная высота, мм	900	670	–

* Для автобуса на 10 пассажирских мест.
** Для фургона с двумя рядами сидений.
*** Для автомобиля с двигателем ЗМЗ -4063 и полной нагрузкой.

Двигатели

Параметры	ЗМЗ-4063	ГАЗ-560
Тип	Четырехтактный, карбюраторный	Дизельный, четырехтактный, с турбонаддувом
Количество цилиндров и их расположение	4, рядное
Диаметр цилиндра и ход поршня, мм	92x86	85x94
Рабочий объем, л	2,3	2,134
Степень сжатия	9,3	20,5
Номинальная мощность, кВт (л.с): брутто нетто	80,9 (110) 72,2 (98)	70 (95)
Максимальный крутящий момент, Н.м (кгс.м): брутто нетто при частоте вращения коленчатого вала , мин^{- 1}	191 (19,5) 172 (17,5) 3500	200 (24) н.д.
Частота вращения коленчатого вала в режиме холостого хода, мин^-1	750+50	850 ± 50
Топливо	Бензин АИ -93, А -92	Дизельное ДЛ , ДЗ
Порядок работы цилиндров	1-3-4-2	1-3-4-2
Направление вращения коленчатого вала (наблюдая со стороны вентилятора)	Правое
Система питания	Карбюратор К-151 Д	Насос-форсунки ЗМТ 590/1
Воздушный фильтр	Сухой, с картонным фильтрующим элементом
Система смазки	Комбинированная, под давлением и разбрызгиванием
Система охлаждения	Жидкостная, закрытая с принудительной циркуляцией
Турбокомпрессор	-	КО4-2072, GАА 4,82 или С12

Трансмиссия

Сцепление	Однодисковое, сухое, диафрагменное, с гидравлическим приводом
Коробка передач	Механическая, пятиступенчатая с синхронизаторами включения всех передач
Передаточные числа на передачах:
I	4,05
II	2,34
III	1,395
VI	1,0
V	0,849
заднего хода	3,51
Карданная передача	Двухвальная, с тремя жесткими, открытого типа карданными шарнирами (с игольчатыми подшипниками) и промежуточной опорой
Задний мост :
главная передача	Гипоидная, передаточное число 4,55
дифференциал	Конический, четырехсателлитный
полуоси	Полностью разгруженные

Подвеска, ходовая часть

Колеса	Дисковые с неразборным ободом 6Jх16Н2
Шины	Радиальные, камерные размером 225/60R16 или 215/65R16 (с индексом грузоподъемности «10 » и с индексом скорости «Q») для автобусов или 185/175R16С для ГАЗ-2310, ГАЗ-2752
Углы установки передних колес : развал ** продольный наклон оси поворота колеса ( кастер ) схождение колес ( каждого колеса к продольной оси автомобиля )	0° 30' ± 30' (+1° 00' ± 30')* +4° 30' ± 1° (+3°±1°)* от +0° 03' до +0° 10 ( от +0° 01' до +0° 08')*
Подвеска:
передняя	Независимая , на двойных рычагах , с цилиндрическими пружинами и стабилизатором поперечной устойчивости
задняя	Две продольные полуэллиптические рессоры со стабилизатором поперечной устойчивости
Амортизаторы:
передние	Газонаполненные, однотрубные, двустороннего действия
задние	Гидравлические, двухтрубные, двустороннего действия

* В скобках указаны значения углов для снаряженного автомобиля, без скобок — для автомобиля полной массы.
** Разница углов левого и правого колес при регулировке не более 0° 30'

Рулевое управление

Тип рулевого механизма	Винт — шариковая гайка , рейка — сектор
Передаточное число рулевого механизма (в средней части)	23,09 (для автомобилей без ГУP), 17,3 (для автомобилей с ГУР)
Рулевая колонка	С регулируемым наклоном и высотой
Гидроусилитель рулевого управления (ГУР)*	Гидравлический , встроенный в рулевой механизм
Насос гидроусилителя *	НПЛГ 9/10-16 или ШКНФ 453471.105-40

*Устанавливается на части автомобилей.

Тормозная система

Основная тормозная система	Двухконтурная, с гидравлическим приводом и вакуумным усилителем
Тормозные механизмы передних колес	Дисковые, вентилируемые
Тормозные механизмы задних колес	Барабанные
Стояночная тормозная система	С механическим тросовым приводом от рычага в кабине к тормозным механизмам задних колес

Электрооборудование

Параметры	ЗМЗ-4063	ГАЗ-560
Тип электрооборудования	Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом («массой»)
Номинальное напряжение, В	12	12
Аккумуляторная батарея	6 СТ-55 А	6 СТ-74
Генератор	9422.3701 или 2502.3771	6 033GВ5 001*
Стартер	42.3708000-10 или 6012.3708000	0 001109042*
Система управления двигателем:	Микропроцессорная система зажигания	Микропроцессорная
-блок управления	МИКАС 5.4 (209.3763-004) или МИКАС 7.1 (243.3763000-01), МКД-105	н.д.
-датчик синхронизации	0261210113* или 23.3847, ДС-1	2176734/2
-датчик абсолютного давления	0261230004* или 45.3829	2203662/1
-датчик температуры охлаждающей жидкости ( датчик системы управления )	19.3828	2174623/3
-датчик детонации	0261231046* или GТ 305, 18.3855	-
-катушка зажигания	3012.3705000 (2 шт.) или 406.3705000 (-0,1, -0,2) - по 2 шт .	-
-электромагнитный клапан ЭПХХ	19.3741 или ИЖКЭ-741	2205211/2
-свечи зажигания	А14ДВР	-
-свечи накаливания	-	ВЕRU SR-5
Датчик температуры охлаждающей жидкости	ТМ 106-10 или ТСМ 106-11	н.д.
Датчик указателя давления масла	23.3829	н.д.
Датчик сигнализатора аварийного давления масла	30.3829 или ММ 111 В	н.д.

Изделие фирмы «Воsсh».

Кузов *

Параметры	ГАЗ -2217	ГАЗ -2752	ГАЗ -22171
Параметры	с низкой крышей		с высокой крышей
Кузов	Металлический, сварной полукапотный, имеет четыре двери - две распашные двери кабины, боковую сдвижную и заднюю, открываемую вверх		Металлический, сварной полукапотный, имеет четыре двери - две распашные двери кабины, боковую сдвижную и двустворчатую заднюю дверь салона
Кабина	Двух - или трехместная	Трех- или семиместная**	Двух- или трехместная
Габаритные размеры (внутренние) салона, мм: длина ширина высота	2940/1350*** 1830 1300		2940/1350*** 1830 1500
Объем салона, м³	6,1/3,5***		7,15/4,0***

* Для фургона и автобуса.
** Кабина фургона объединена с пассажирским салоном.
*** Для фургона с двумя рядами сидений.

Кабина и платформа*

Кабина	Металлическая, двухдверная, трехместная
Платформа	Металлическая, с откидным задним и боковыми бортами; оборудована тентом
Размеры платформы (внутренние), мм:
длина	2339
ширина	1978
высота	400

*Автомобиль ГАЗ -2310.

Основные данные для регулировки и контроля

Рабочая температура жидкости в системе охлаждения, °С:
для ЗМЗ-4063	80-105
для ГАЗ-560	80-90
Зазор между электродами свечей (ЗМЗ-4063), мм	0,7-0,85
Уклон, на котором автомобиль с полной нагрузкой должна удерживать стояночная тормозная система, %	16
Давление воздуха в шинах , кПа (кгс/см²): передние колеса - семиместный автобус - одиннадцатиместный автобус - ГАЗ-2310 и ГАЗ-2752 задние колеса - семиместный автобус - одиннадцатиместный автобус - ГАЗ-2310 и ГАЗ-2752	260+10(2,7+0,1) 260+10(2,7+0,1) 320+10(3,3+0,1) 270+10(2,8+0,1) 300+10(3,1+0,1) 380+10(3,9+0,1)
Суммарный люфт по ободу рулевого колеса в положении прямолинейного движения (не более), мм: автобус ГАЗ-2310 и ГАЗ-2752	37 (35 - с ГУР ) 45 (43 - с ГУР )
Свободный ход педали тормоза при неработающем двигателе, мм	3-5
Свободный ход педали сцепления , мм	12-28
