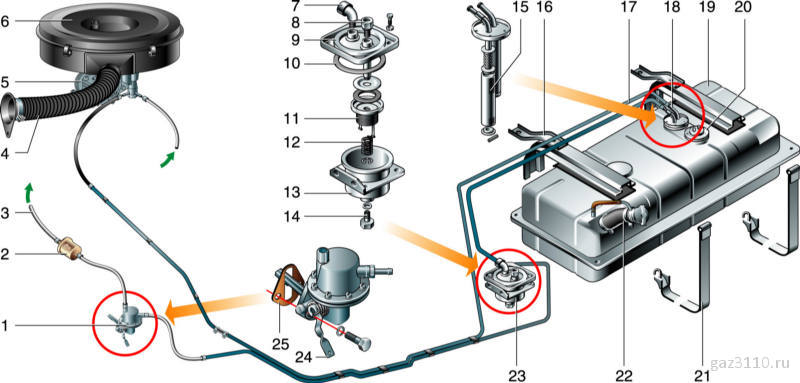

1 – топливный насос;
2 – фильтр тонкой очистки топлива;
3 – питающий топливопровод;
4 – воздухозаборный шланг;
5 – карбюратор;
6 – воздушный фильтр;
7, 8 – штуцеры;
9 – крышка фильтра-отстойника;
10 – прокладка;
11 – фильтрующий элемент;
12 – пружина;
13 – корпус отстойника с кронштейном крепления;
14 – пробка сливного отверстия;

15 – сетчатый фильтр топливозаборника;
16 – кронштейн топливного бака;
17 – сливной трубопровод;
18 – топливозаборник;
19 – топливный бак;
20 – датчик указателя уровня топлива;
21 – хомут;
22 – наливная горловина;
23 – фильтр-отстойник;
24 – рычаг ручного привода топливного насоса;
25 – прокладка топливного насоса.
