"Газель" Газ-2705 >> Кузов автомобиля >> Двери >> Навеска двери кабины

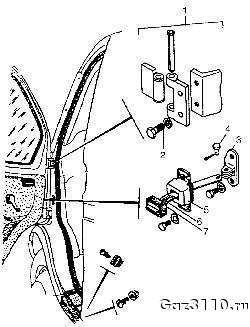

Рис. 10.20. Навеска двери кабины: 1 — петля двери; 2 — болт крепления петли; 3 — кронштейн ограничителя; 4 — палец; 5 — стопор ограничителя; 6 — рычаг ограничителя; 7 — буфер




Для открывания двери кабины и удержания ее в вертикальном положении служат петли, а для ограничения угла открывания и фиксации (удержания) двери в открытом положении — ограничитель двери роликового типа ( рис. 10.20 ).
Петли двери снабжены металлофторопластовыми втулками и не требуют ухода в эксплуатации. Для замены двери кабины в случае ее повреждения на петлях имеется болтовое соединение, отвернув которое и отсоединив рычаг ограничителя (необходимо вынуть палец), можно снять дверь с кабины.
Установка новой или отремонтированной двери производится в обратном порядке: закрепляется на кабине, а затем присоединяется рычаг ограничителя.
В случае поломки (обрыва) рычага ограничителя следует заменить его. Эксплуатация автомобиля со сломанным рычагом не допускается из-за возможного повреждения двери.
Замену рычага ограничителя следует проводить в следующем порядке:
- снять ручку стеклоподъемника;
- снять розетку ручки внутреннего привода;
- снять поручень на двери;
- снять обивкy и противошумную прокладку;
- снять шплинт и палец крепления рычага ограничителя кронштейна;
- вынуть сломанный рычаг;
- установить новый рычаг с буфером;
- остальную сборку производить в обратном порядке.
