"Газель" Газ-2705 >> Органы управления и приборы

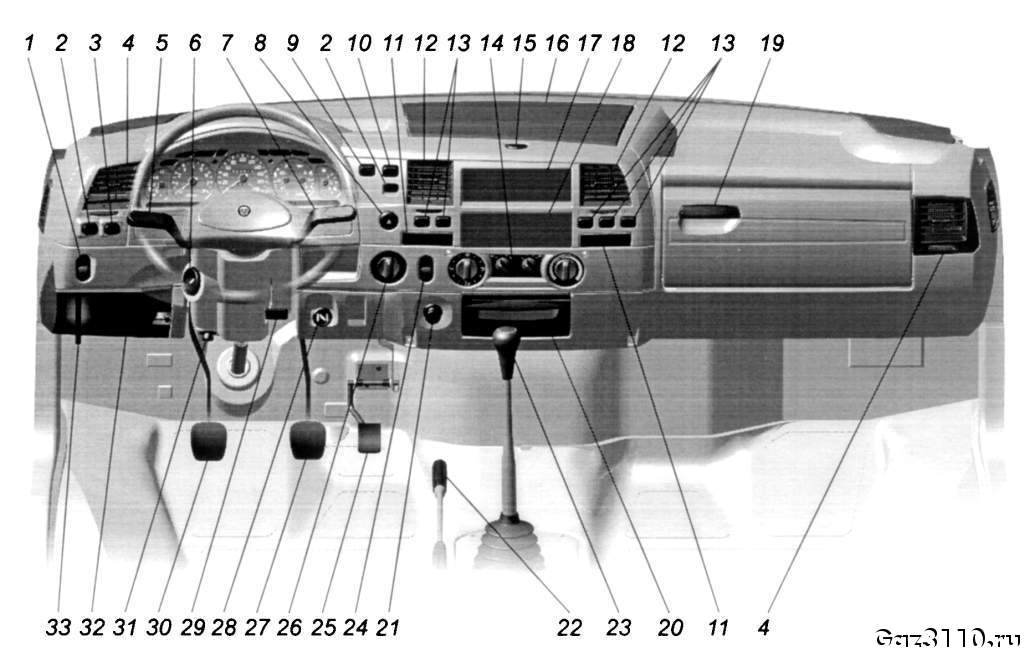

Рис. 3.1. Органы управления




На панели приборов ( рис. 3.1 ) расположены следующие органы управления и приборы.
1. Маховичок блока управления корректором фар в зависимости от загрузки автомобиля.
При ненагруженном автомобиле цифра «0» на маховичке блока управления должна быть совмещена с меткой «-» на корпусе блока управления.
При полностью загруженном автомобиле с меткой «-» необходимо совместить:
— цифру «1» на ручке — для автобусов на 8(9) пассажирских мест;
— цифру «2» — для автофургонов и автобусов на 12(13) пассажирских мест.
2, 11 и 13. Заглушки.
3. Выключатель проверки исправности ламп сигнализаторов.
4. Боковые вентиляционные решетки.

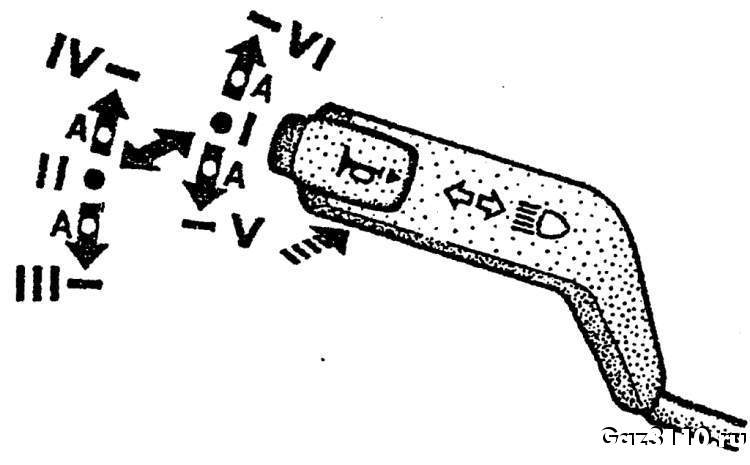

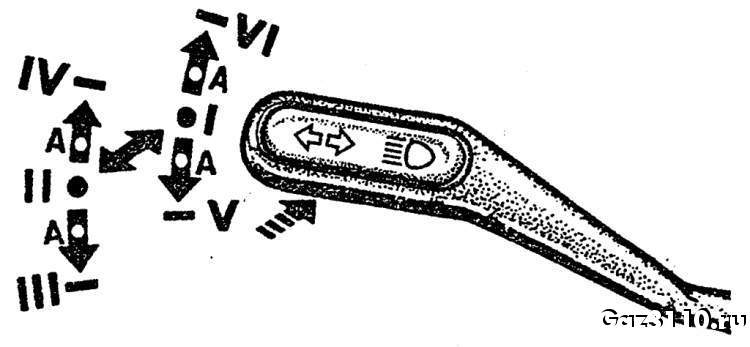

Рис. 3.3. Положения рычага переключателя указателей поворота и света фар (со звуковым сигналом)




5. Рычаг переключателя указателей поворота, света фар и звукового сигнала*. Рычаг имеет шесть фиксированных положений — I, II, III, IV, V и VI и четыре нефиксированных положения «А» ( рис. 3.3 и 3.4 ).

Рис. 3.4. Положения рычага переключателя указателей поворота и света фар (без звукового сигнала)





* На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (рис 3.7 ).

Если рычаг переключателя находится в положении I, а ручка 26 центрального переключателя света — в положении II, то горит ближний свет фар. Если переместить рычаг в положение II — горит дальний свет фар и загорается сигнализатор синего цвета. При неоднократном перемещении рычага переключателя из положения I на себя вдоль рулевой колонки (положение нефиксируемое) происходит сигнализация дальним светом фар. При нажатии на кнопку рычага (из любого его положения) вдоль оси включается звуковой сигнал* (без фиксации) ( рис. 3.3 ).

** На части автомобилей звуковой сигнал включается переключателем указателей поворота и света фар (см. рис. 3.3 ).
** На части автомобилей звуковой сигнал включается переключателем стеклоочистителя и стеклоомывателя (рис 3.7 ).

При перемещении рычага из положения I или II вверх в положение VI или IV (правый поворот) или вниз в положение V или III (левый поворот) включаются указатели поворота и на комбинации приборов загорается зеленый мигающий сигнализатор.
Переключатель имеет автоматическое устройство для возвращения рычага в положение I или II после окончания поворота. Для кратковременного включения указателей поворота рычаг переключателя необходимо перевести в соответствующее нефиксированное положение «А». При отпускании рычаг возвращается в положение I или II.

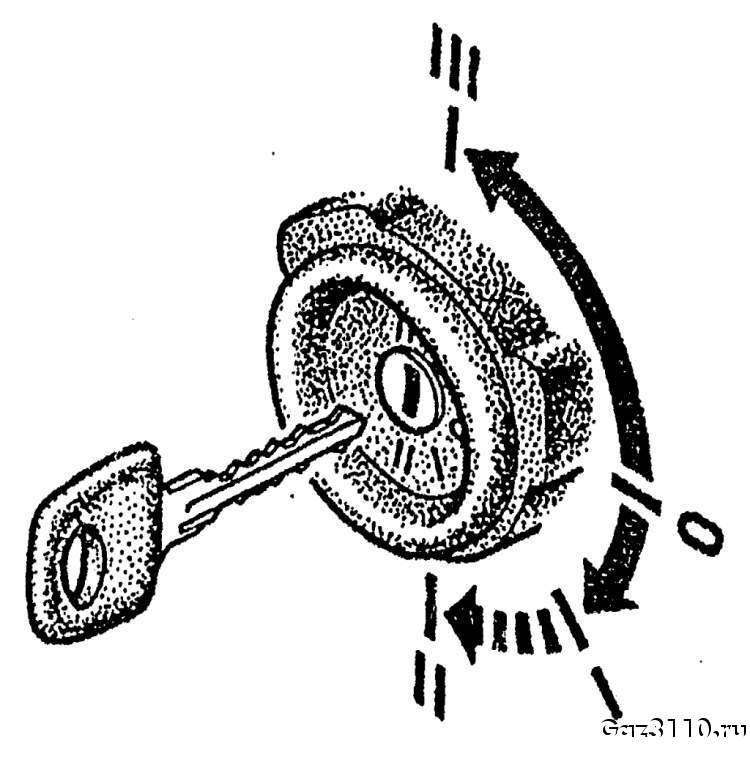

Рис. 3.5. Положения ключа выключателя зажигания, стартера и противоугонного устройства




6. Выключатель зажигания, стартера и противоугонного устройства (выключатель приборов и стартера). При положениях ключа, показанных на рис. 3.5 :
0 — все выключено, ключ не вынимается, противоугонное устройство не включено;
I — включено зажигание, ключ не вынимается;
II — включены зажигание и стартер, ключ не вынимается;
III — зажигание выключено, при вынутом ключе включено противоугонное устройство.
Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и, слегка покачивая рулевое колесо вправо-влево, поверните ключ в положение 0.

Рис. 3.6. Положения рычага переключателя стеклоочистителя и стеклоомывателя (без звукового сигнала)




7. Рычаг переключателя, стеклоочистителя, стеклоомывателя и звукового сигнала**. При положениях рычага, показанных на рис. 3.6 и 3.7 :
0 — стеклоочиститель выключен;
I — включена малая скорость стеклоочистителя;
II — включена большая скорость стеклоочистителя;
III — включена прерывистая работа стеклоочистителя.
Если в переключателе не установлен выключатель звукового сигнала ( рис. 3.6 ), то перемещением рычага на себя (в направлении стрелки) из положения 0 кратковременно включаются смыватель и стеклоочиститель.

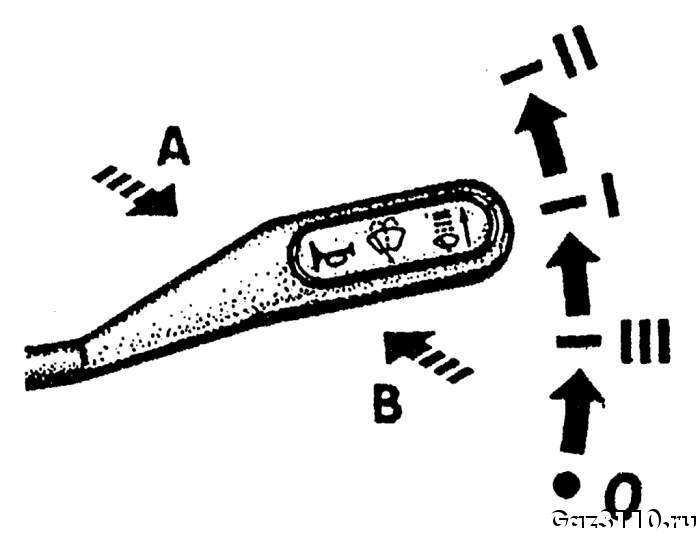

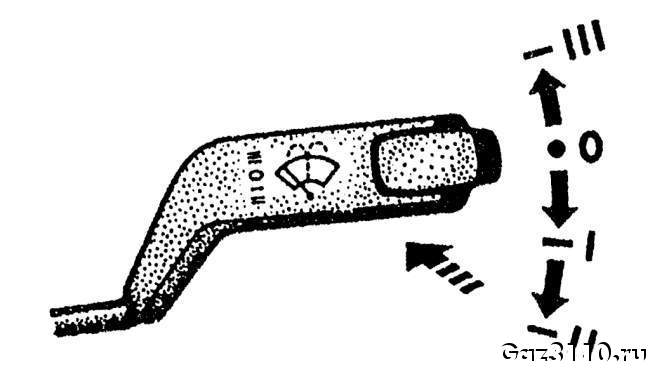

Рис. 3.7. Положения рычага переключателя стеклоочистителя, стеклоомывателя (со звуковым сигналом)




Если в переключателе установлен выключатель звукового сигнала ( рис. 3.7 ), то для кратковременного включения омывателя и стеклоочистителя рычаг переключателя необходимо перевести из положения 0 от себя (в направлении стрелки «А»), а для включения звукового сигнала — рычаг перевести (из любого положения) на себя (в направлении стрелки «В»).
Стеклоомыватель можно включать из всех положений рычага. Стеклоочиститель работает только при включенном зажигании.

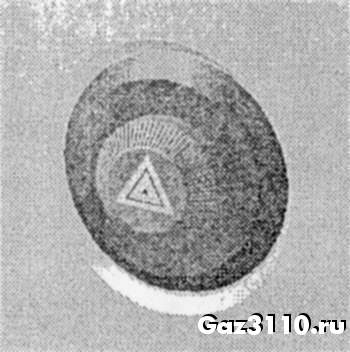

Рис. 3.8. Кнопка выключателя аварийной сигнализации




8. Выключатель аварийной сигнализации. При включенном положении одновременно горят в мигающем режиме все четыре лампы указателей поворота и сигнализатор (красный) внутри кнопки ( рис. 3.8 ) выключателя аварийной сигнализации.
Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги с целью оповещения водителей других транспортных средств и информирования технических служб о нахождении на дороге неподвижного автомобиля.
9. Выключатель левого ряда плафонов освещения пассажирского салона (для автобусов).
10. Выключатель правого ряда плафонов освещения пассажирского салона (для автобусов).
11. Выключатель плафона заднего ряда сидений кабины (для автомобилей с двумя рядами сидений).
12. Центральные вентиляционные решетки.
14. Панель управления отоплением и вентиляцией.
15. Кнопкa замка крышки отсека для документов.
16. Крышка отсека для документов.
17. Место установки радиооборудования (магнитолы).
18. Заглушка.
19. Рукоятка замка вещевого ящика.

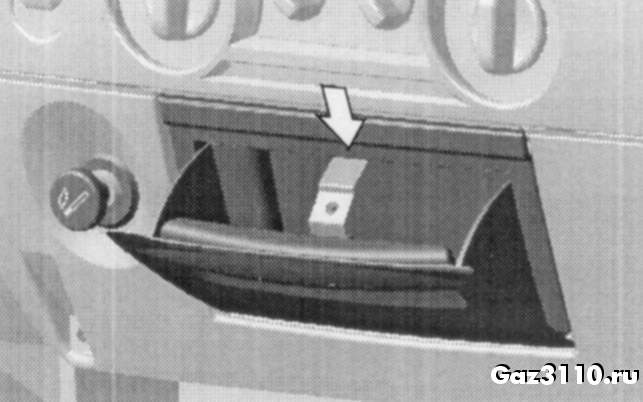

Рис. 3.9. Пепельница




20. Пепельница. Снятие пепельницы показано на рис. 3.9 .
Для очистки пепельницы откройте ее (потянув на себя), нажмите вниз на пружинный ограничитель и выньте пепельницу из гнезда. Для установки пепельницы на место необходимо отпустить пружинный ограничитель.
21. Прикуриватель. Для пользования прикуривателем необходимо нажать на его ручку и отпустить. Отдача ручки назад со щелчком означает, что спираль прикуривателя накалилась. Повторное включение прикуривателя допускается не ранее чем через 30 cек. после его выключения. При вынутом прикуривателе допускается в его гнездо устанавливать вилку переносной лампы.

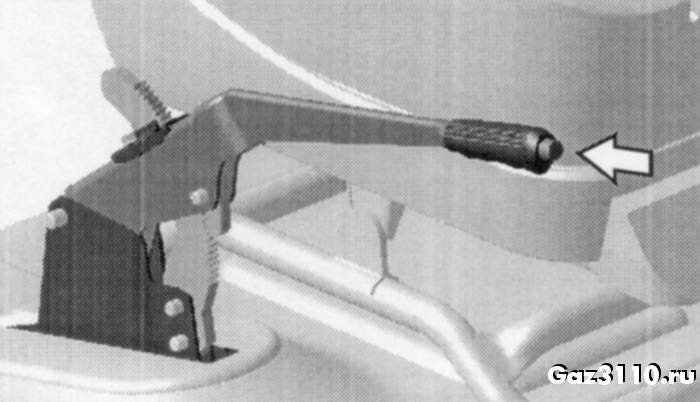

Рис. 3.10. Рычаг стояночного тормоза




Рис. 3.15. Комбинация приборов


22. Рычаг стояночного тормоза. Для затормаживания автомобиля необходимо потянуть рычаг вверх; при этом, если включено зажигание, то на комбинации приборов загорается прерывистым светом сигнализатор 9 (см. рис. 3.15 ). Для возвращения рычага в исходное положение необходимо нажать кнопку на торце рукоятки рычага. При растормаживании сигнализатор гаснет.
23. Рычаг коробки передач. В коробке передач имеется блокировка от случайного включения передачи заднего хода при выключении 5-й передачи. Передачу заднего хода включать после остановки автомобиля. При включении передачи заднего хода в задних фонарях загорается свет заднего хода.

Рис. 3.11. Схема переключения передач




Схема переключения передач коробки передач показана на рис. 3.11 .
24. Регулятор освещенности приборов.
25. Педаль акселератора.

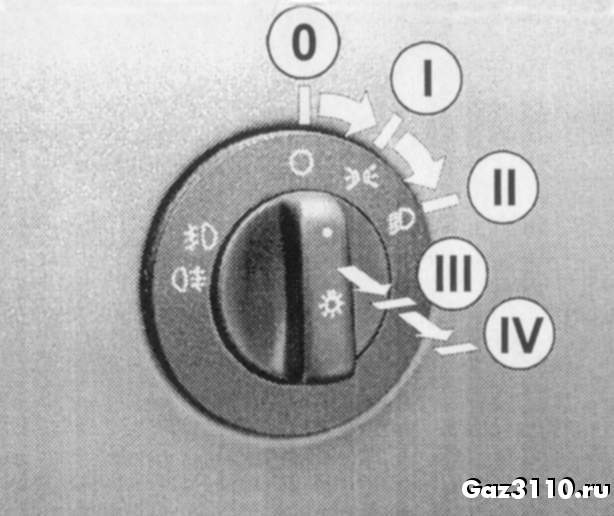

Рис. 3.12. Положение ручки центрального переключателя света




26. Центральный переключатель света. Переключатель имеет пять фиксированных положений ( рис. 3.12 ):
0 — все наружное освещение выключено;
I — включены габаритный свет, освещение комбинации приборов, заднего номерного знака и некоторых органов управления электрооборудованием;
II — дополнительно включены ближний или дальний свет, в зависимости от положения (соответственно I или II) рычага подрулевого переключателя указателей поворота и света фар;
III — дополнительно (из положения I или II) включены передние противотуманные фары (устанавливается по заказу);
IV — дополнительно (из положения III) включен задний противотуманный свет.
27. Педаль тормоза.
28. Ручка тяги воздушной заслонки карбюратора.

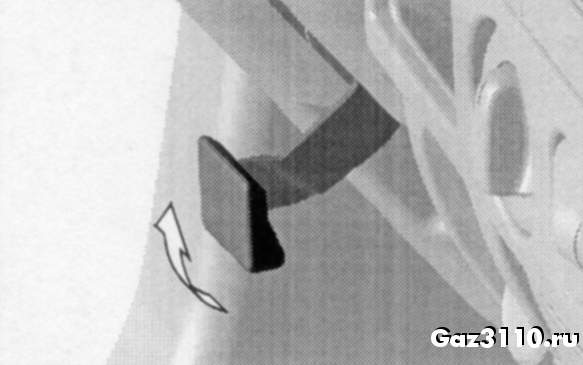

Рис. 3.13. Рукоятка механизма фиксации рулевой колонки




29. Рукоятка механизма фиксации колонки рулевого управления ( рис. 3.13 ). При перемещении рукоятки на себя и вверх (в пределах 80°) происходит расфиксирование колонки, после чего рулевое колесо можно установить в удобное для водителя положение и зафиксировать в нем, установив рукоятку в исходное положение.
30. Педаль сцепления.
31. Кнопка управления дистанционным выключателем* аккумуляторной батареи.

* Для автобусов.

32. Блоки предохранителей.

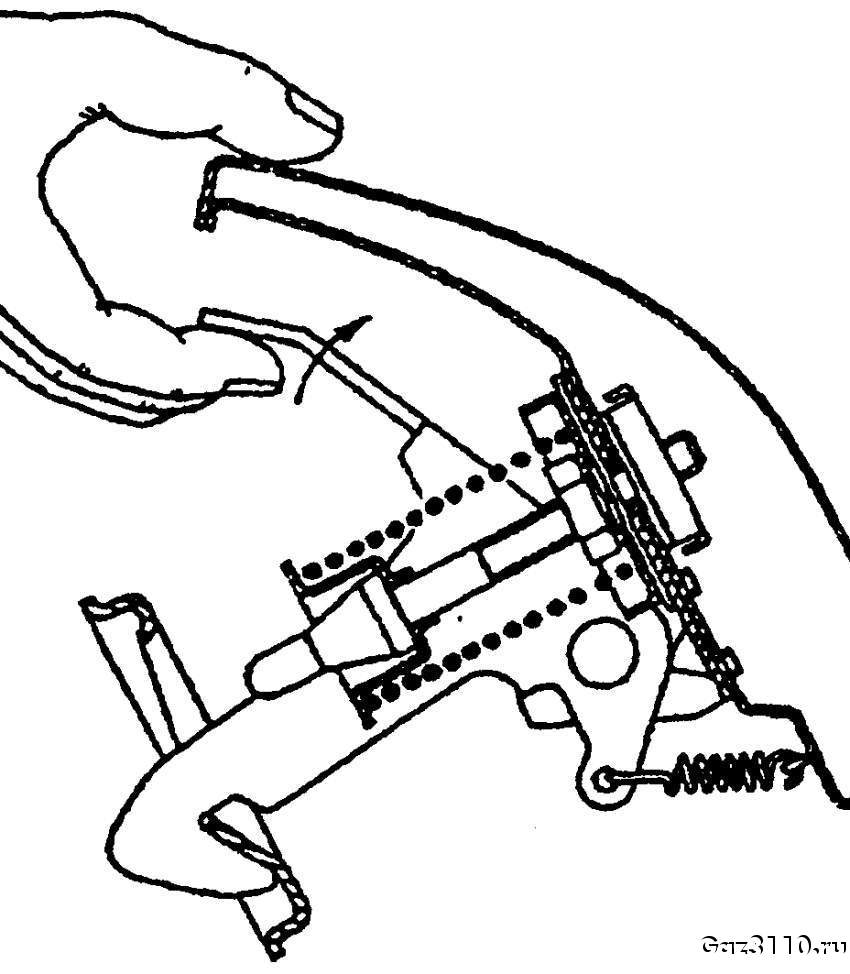

Рис. 3.14. Выведение из зацепления предохранителя капота




33. Ручка замка капота. Для открывания капота нужно потянуть ручку на себя, пока защелка не откроет замок и капот немного приоткроется, а затем снова передвинуть ручку вперед до отказа. Для полного открывания капота необходимо отвести рукой предохранитель, установленный на нижней передней кромке капота ( рис. 3.14 ).
На комбинации приборов ( рис. 3.15 ) показаны следующие приборы.
1. Указатель напряжения.
2. Сигнализатор (оранжевый) системы управления двигателем ЗМЗ-4063, ЗМЗ-4061.
При исправной системе управления сигнализатор загорается после включения зажигания и непрерывно горит в течение 5—10 cек., зaтeм гаснет. Это указывает на готовность системы к пуску двигателя. Разнохарактерное горение сигнализатора в движении указывает на выход из строя некоторых элементов системы управления двигателем.
3. Сигнализатор (красный) антиблокировочной системы тормозов (ABS). Устанавливается на автомобили, оснащенные ABS
4. Сигнализатор (красный) «STOP».
5. Сигнализатор (зеленый) левых указателей поворота.
6. Сигнализатор (красный) аварийного падения уровня тормозной жидкости. Загорается при снижении уровня жидкости в питающем бачке главного тормозного цилиндра ниже допустимого.
7. Счетчик суммарного пробега.
8. Спидометр.
9. Сигнализатор (красный) включения стояночного тормоза. Загорается мигающим светом при включении зажигания, если автомобиль заторможен стояночным тормозом.
10. Сигнализатор (зеленый) правых указателей поворота.
11. Сигнализатор (красный) перегрева двигателя. При загорании сигнализатора необходимо остановить двигатель и устранить причину перегрева.
12. Указатель давления масла.
13. Сигнализатор резервный.
14. Указатель уровня топлива.
15. Сигнализатор (оранжевый) минимального резерва топлива в баке. Загорается при остатке топлива в баке менее 10 л.
16. Сигнализатор (красный) аварийного давления масла. Загорается при включении зажигания. При работающем двигателе допускается загорание сигнализатора на минимальной частоте вращения коленчатого вала двигателя в режиме холостого хода или при резком торможении. С повышением частоты вращения коленчатого вала двигателя сигнализатор должен гаснуть. При загорании сигнализатора в нормальных условиях движения необходимо немедленно остановить двигатель и проверить уровень масла в картере.
17. Сигнализатор (оранжевый) включения заднего противотуманного света.
18. Указатель температуры охлаждающей жидкости.
19. Сигнализатор (зеленый) включения габаритного света.
20. Сигнализатор (синий) дальнего света фар.
21. Кнопка установки на нуль счетчика суточного пробега.
22. Счетчик суточного пробега.
23. Сигнализатор резервный.
24. Тахометр.
25. Сигнализатор (красный) разряда аккумуляторной батареи.
