Автомобиль «Соболь» ГАЗ-2752, 2217, 2310, 2752, 2217, 2310 >> Задний мост

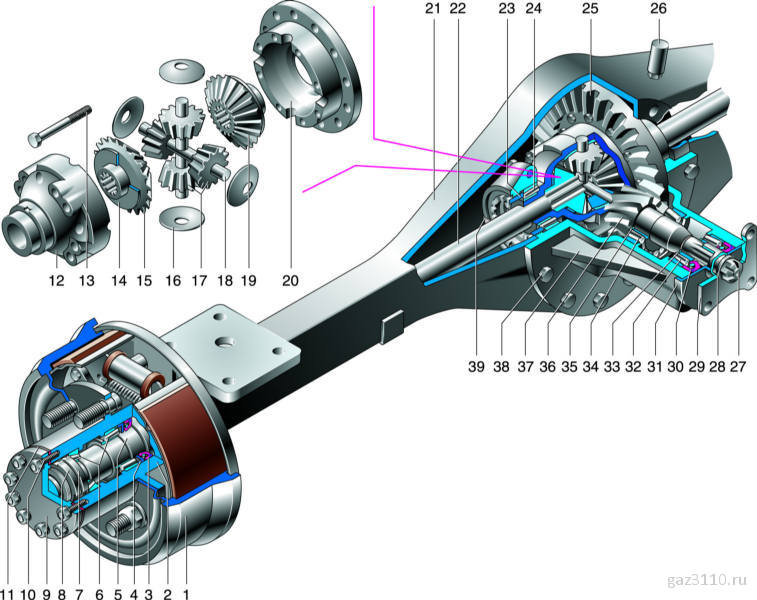

Задний мост

1 – тормозной барабан;
2 – ступица;
3 – манжета ступицы;
4 – упорная шайба;
5 – кожух полуоси;
6 – подшипники ступицы;
7 – гайка подшипников;
8 – контргайка;
9 – фланец полуоси;
10 – шпилька;
11 – прокладка;
12 – коробка сателлитов дифференциала правая;
13 – болт коробки сателлитов;
14 – опорная шайба шестерни;
15, 19 – полуосевые шестерни;
16 – опорная шайба сателлита;
17 – сателлиты;
18 – ось сателлитов;
20 – коробка сателлитов дифференциала левая;

21 – картер заднего моста;
22 – полуось;
23 – гайка подшипников дифференциала;
24 – подшипник дифференциала;
25 – ведомая шестерня главной передачи;
26 – сапун;
27 – гайка;
28 – шайба;
29 – фланец ведущей шестерни;
30 – манжета;
31 – грязеотражатель;
32, 34 – подшипники ведущей шестерни;
33 – распорное кольцо;
35 – регулировочное кольцо;
36 – ведущая шестерня;
37 – картер редуктора;
38 – болт;
39 – стопорная пластина.

Описание конструкции

На автомобиле установлен жесткий задний мост в виде балки, состоящей из картера заднего моста и запрессованных в него кожухов полуосей. Главная передача с дифференциалом образуют редуктор, который устанавливается в отверстие картера и закрепляется болтами. Такая конструкция моста носит название «банджо».

Главная передача – гипоидная, ось ведущей шестерни смещена вниз относительно оси ведомой на 42 мм. Передаточное число главной передачи – 4,556.

Ведущая шестерня выполнена заодно с валом и установлена на двух роликовых конических подшипниках. Преднатяг подшипников регулируется распорным кольцом, установленным на валу между подшипниками. Положение ведущей шестерни относительно ведомой задается регулировочным кольцом, размещенным между шестерней и ее внутренним подшипником.

Ведомая шестерня прикреплена болтами к коробке сателлитов дифференциала и вместе с ней установлена на двух роликовых конических подшипниках. Преднатяг подшипников задается регулировочными гайками и ими же можно изменять положение ведомой шестерни относительно ведущей.

Коробка сателлитов дифференциала состоит из двух частей, соединенных болтами. В ней установлены две оси сателлитов, четыре сателлита и две конические полуосевые шестерни с опорными шайбами.

В шлицевые отверстия полуосевых шестерен входят шлицевые концы полуосей. На противоположных концах полуосей выполнены фланцы, которые соединены со ступицами задних колес при помощи десяти шпилек с гайками. Каждая ступица установлена на кожухе полуоси заднего моста на двух роликовых конических подшипниках. Их преднатяг регулируется гайками, навернутыми на резьбовые концы кожухов. В ступицу запрессованы пять болтов, к которым гайками крепится заднее колесо с тормозным барабаном.

Смазывается задний мост трансмиссионным маслом, залитым в картер в объеме 3,0 л. Подшипники колес смазываются тем же маслом, поступающим в ступицы из картера по кожухам полуосей. От вытекания масло удерживается резиновыми манжетами, установленными на валу ведущей шестерни и в ступицах. Для предотвращения повышения давления внутри моста при его работе на левой стороне картера установлен сапун.
