Двигатель ЗМЗ-4063

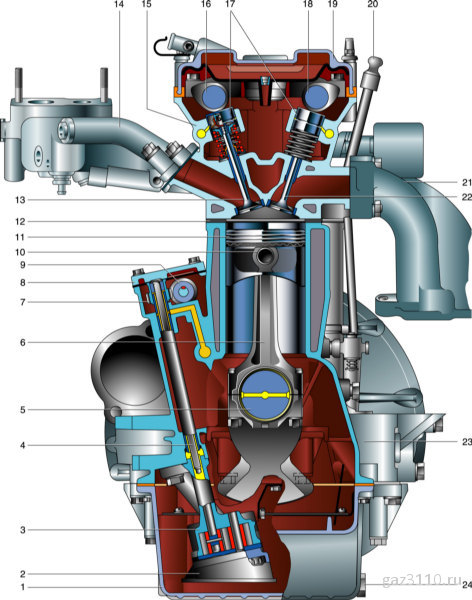

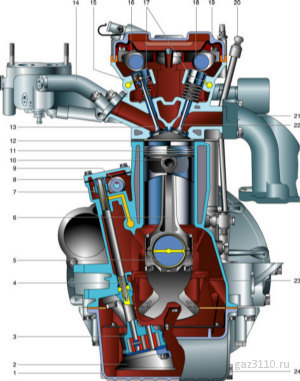

Поперечный разрез двигателя

1 – поддон картера;
2 – маслозаборник;
3 – масляный насос;
4 – валик привода масляного насоса;
5 – коленчатый вал;
6 – шатун;
7, 9 – ведомая и ведущая шестерни привода масляного насоса;
8 – крышка привода масляного насоса;
10 – поршневой палец;
11 – поршень;
12 – прокладка головки блока цилиндров;
13 – впускной клапан;

14 – впускной трубопровод;
15 – головка блока цилиндров;
16 – распределительный вал впускных клапанов;
17 – гидротолкатели;
18 – распределительный вал выпускных клапанов;
19 – крышка головки блока цилиндров;
20 – масломерный щуп;
21 – выпускной коллектор;
22 – выпускной клапан;
23 – блок цилиндров;
24 – пробка сливного отверстия.

Описание конструкции

Двигатель ЗМЗ-4063 – карбюраторный, четырехцилиндровый, рядный, четырехтактный, с четырьмя клапанами на цилиндр и двумя распределительными валами в головке блока. Порядок работы цилиндров: 1–3–4–2.

Блок цилиндров — чугунный, цилиндры расточены непосредственно в блоке. Между цилиндрами выполнены протоки для охлаждающей жидкости.

Привод вспомогательных агрегатов осуществляется поликлиновым ремнем с натяжным роликом, расположенным в передней части двигателя.

К задней привалочной плоскости блока цилиндров крепится картер сцепления.

Силовой агрегат крепится к кузову автомобиля на трех опорах — две резиновые подушки размещены с правой и левой сторон двигателя, третья опора установлена под задним картером коробки передач.

Коленчатый вал — чугунный, литой, вращается в пяти коренных подшипниках скольжения. Осевое перемещение вала ограничено четырьмя упорными полукольцами.

Шатуны — стальные, кованые, двутаврового сечения, нижними (разъемными) головками они соединяются с коленчатым валом через шатунные подшипники скольжения, в верхние головки вставлены поршневые пальцы. Пальцы плавающего типа, т.е. они свободно поворачиваются в бобышках поршней и в сталебронзовых втулках верхних головок шатунов. Осевое перемещение поршневого пальца ограничено двумя стопорными кольцами, установленными в проточках бобышек поршня.

Поршни — литые, из алюминиевого сплава. На каждом поршне устанавливаются два компрессионных и одно маслосъемное кольца. При работе поршень охлаждается струей масла через отверстия в верхней головке шатуна.

Головка блока цилиндров отлита из алюминиевого сплава, в нее запрессованы чугунные седла и направляющие втулки клапанов. Клапаны приводятся в действие через цилиндрические гидротолкатели, поэтому привод клапанов не нуждается в регулировке зазоров.

Распределительные валы — литые, чугунные, каждый вращается в пяти подшипниках скольжения. От осевых смещений валы удерживают пластмассовые полукольца, установленные в проточках передних крышек и проточках передних опорных шеек валов. Привод распределительных валов — цепной, двухступенчатый (через звездочку промежуточного вала). Натяжение обеих цепей обеспечивается автоматическими гидравлическими натяжителями, работающими от давления в системе смазки.

Система смазки двигателя — комбинированная: под давлением смазываются коренные и шатунные подшипники коленчатого вала, поршневые пальцы, опоры распределительных валов, подшипники промежуточного вала и валика привода масляного насоса, гидротолкатели и винтовые шестерни привода масляного насоса. Остальные детали смазываются разбрызгиванием. Масляный насос — шестеренный, односекционный, с приводом от промежуточного вала. В систему смазки встроены масляный радиатор и полнопоточный сменный фильтр.

Система вентиляции картера — закрытая, принудительная, с отводом картерных газов через маслоотделитель в карбюратор.

На двигателе установлена система рециркуляции отработавших газов. Она направляет часть отработавших газов во впускной трубопровод, чем достигается снижение их токсичности.

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Насос охлаждающей жидкости — центробежного типа, приводится от коленчатого вала поликлиновым ремнем совместно с вентилятором*. В систему охлаждения встроен термостат.

* Часть автомобилей (автобус на 6 пассажирских мест) оснащается электровентилятором системы охлаждения.
