Органы управления и приборы

Расположение органов управления

1 а – выключатель светильника над задним рядом сидений* (фургон с двумя рядами сидений). На части автомобилей выключатель установлен на корпусе светильников;
б – выключатель светильников левой стороны пассажирского салона (автобус);
2 а – сигнализатор неисправности микропроцессорной системы зажигания (фургон и одиннадцатиместный автобус с двигателем ЗМЗ-4063);
б – сигнализатор включения свечей накаливания (фургон и одиннадцатиместный автобус с двигателем ГАЗ-560);
в – выключатель противотуманных фар (семиместный автобус);
3 – рычаг переключателя указателей поворота, света фар (и звукового сигнала*);
4 – комбинация приборов;
5 – рычаг переключателя стеклоочистителя, стеклоомывателя (и звукового сигнала*);
6 – выключатель заднего противотуманного света;
7 – выключатель светильника правой стороны пассажирского салона (автобус);
8 – ручка установки на ноль счетчика суточного пробега;
9 – выключатель аварийной сигнализации;
10 – сопло приточной вентиляции;
11 – кнопка открытия крышки отсека для документов;
12 – крышка отсека для документов;
13 – ниша для установки магнитолы или радиоприемника;

14 – выключатель вентилятора и электронасоса дополнительного отопителя (автобус). Во избежание выхода электронасоса из строя включайте его только при открытом кране отопителя;
15 – панель управления отопителем;
16 – рычаг коробки предач;
17 – пепельница;
18 – рычаг стояночного тормоза;
19 – центральный выключатель света. Выключатель имеет три фиксированных положения: ручка утоплена — все выключено; ручка вытянута в среднее положение — включены габаритный свет и фонари освещения номерного знака; ручка вытянута полностью — включены габаритный свет, фонари освещения номерного знака и фары;
20 – прикуриватель;
21 – педаль «газа»;
22 – педаль тормоза;
23 – рычаг фиксации рулевой колонки;
24 – педаль выключения сцепления;
25 – кнопка выключателя аккумуляторной батареи;
26 – вал рулевого управления (рулевое колесо для наглядности снято);
27 – выключатель зажигания;
28 – ручка управления электрокорректором фар;
29 а – сигнализатор неисправности микропроцессорной системы зажигания (семиместный автобус с двигателем ЗМЗ-4063);
б – сигнализатор включения свечей накаливания (семиместный автобус с двигателем ГАЗ-560);
30 – блоки предохранителей;
31 – ручка управления воздушной заслонкой карбюратора (автомобиль с двигателем ЗМЗ-4063).

* Устанавливается на части автомобилей.

Расположение органов управления отоплением и вентиляцией

1 – выключатель вентилятора отопителя;
2 – рычаг управления воздушным потоком;
3 – ручка управления заслонкой воздухопритока отопителя;

4 – ручка управления краном отопителя;
5 – ручка управления распределительными заслонками отопителя;
6 – выключатель вентилятора и электронасоса дополнительного отопителя (автобус).

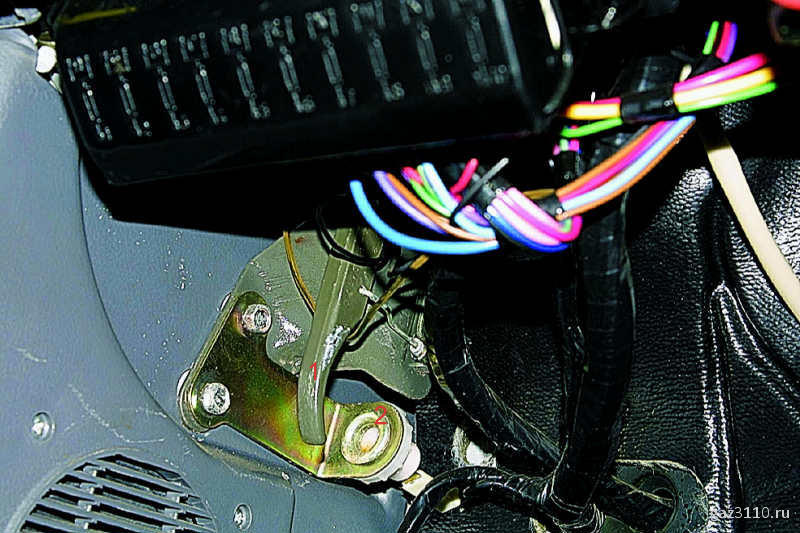

Расположение органов управления под панелью приборов

1 – ручка привода замка капота;

2 – розетка переносной лампы.

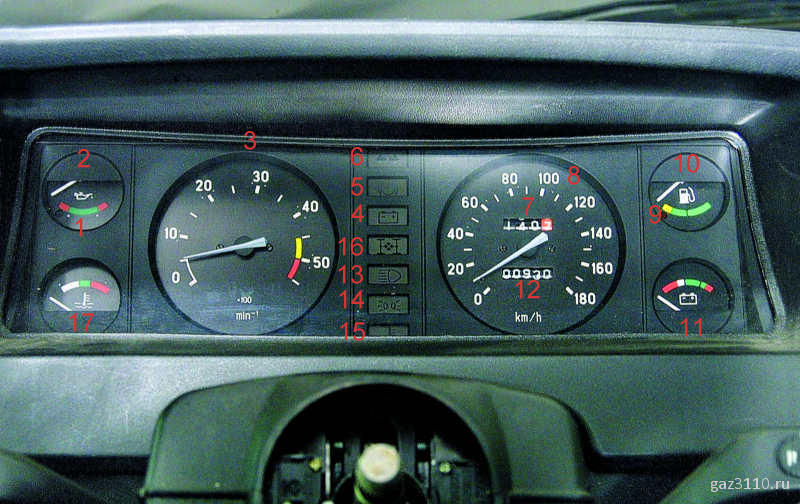

Комбинация приборов

1 – сигнализатор аварийного падения давления масла в системе смазки двигателя;
2 – указатель давления масла;
3 – тахометр;
4 – сигнализатор неисправности генератора;
5 – сигнализатор аварийного падения уровня тормозной жидкости и включения стояночного тормоза;
6 – сигнализатор включения указателей поворота;
7 – счетчик суточного пробега;
8 – спидометр;
9 – сигнализатор резерва топлива в баке. Включается при остатке топлива менее 8 л;

10 – указатель уровня топлива в баке;
11 – вольтметр;
12 – одометр;
13 – сигнализатор включения дальнего света фар;
14 – сигнализатор включения габаритного света;
15 – сигнализатор перегрева охлаждающей жидкости;
16 – резервный сигнализатор;
17 – указатель температуры охлаждающей жидкости.
