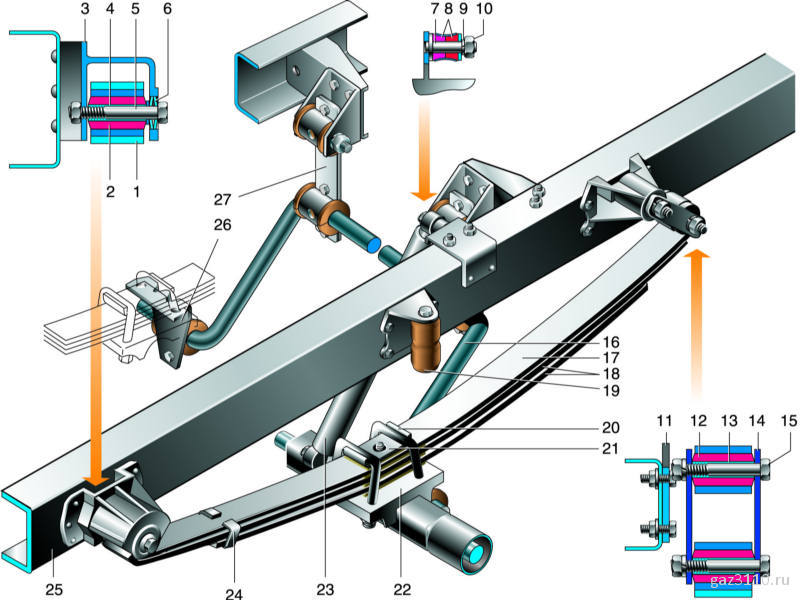

Задняя подвеска

1 – проушина рессоры;
2 – резиновая втулка;
3 – кронштейн;
4 – втулка;
5 – болт;
6 – шайбы;
7 – палец;
8 – резиновые втулки;
9 – пружинная шайба;
10 – гайка;
11 – кронштейн;
12 – втулка резиновая;
13 – втулка;
14 – пластина серьги;

15 – болт;
16 – штанга стабилизатора;
17 – коренной лист;
18 – листы рессоры;
19 – резиновый буфер хода сжатия;
20 – стремянки;
21 – накладка;
22 – балка заднего моста;
23 – амортизатор;
24 – хомут;
25 – лонжерон рамы;
26 – кронштейн стабилизатора;
27 – серьга стабилизатора.

Описание конструкции

Задняя подвеска включает в себя две продольные листовые рессоры с двумя гидравлическими двухтрубными амортизаторами. Могут применяться малолистовые (три листа) или многолистовые (пять листов) рессоры. Листы собраны в пакеты плоской стороной вверх. Три верхних листа пятилистовой рессоры стянуты хомутами, а весь пакет соединен центровым болтом. Рессора крепится к переднему кронштейну рамы через два верхних листа, концы которых загнуты и образуют переднюю проушину. Задняя проушина, образованная только верхним (коренным) листом, крепится к кронштейну через серьгу, компенсирующую изменение расстояния между проушинами рессоры при работе подвески.

Рессора крепится к балке заднего моста двумя стремянками с накладкой.

Над рессорой на кронштейне рамы установлен резиновый буфер хода сжатия, ограничивающий ход подвески вверх.

Амортизатор нижним концом (резервуаром) соединен с балкой заднего моста, а верхним (штоком) крепится к кронштейну лонжерона рамы.

Все подвижные соединения (переднее и заднее крепления рессоры, крепление серьги к раме, верхнее и нижнее крепления амортизатора) собраны на резинометаллических шарнирах.

Для уменьшения крена автомобиля при поворотах в задней подвеске установлен стабилизатор поперечной устойчивости. Он состоит из П-образной штанги круглого сечения, серег и кронштейнов. Все соединения стабилизатора выполнены на резиновых втулках.
