Генератор

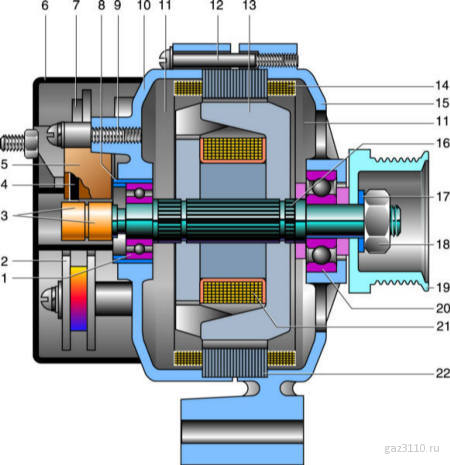

Генератор 9422.3701

1 – задний подшипник;
2 – выпрямительный блок;
3 – контактные кольца;
4 – щетка;
5 – щеткодержатель;
6 – кожух;
7 – диод;
8 – держатель подшипника;
9 – винт;
10 – задняя крышка;
11 – крыльчатка;

12 – винт;
13 – ротор;
14 – обмотка статора;
15 – передняя крышка;
16 – вал ротора;
17 – шайба;
18 – гайка;
19 – шкив;
20 – передний подшипник;
21 – обмотка ротора;
22 – статор.

Автомобиль с двигателем ЗМЗ-4063 комплектуется генераторами 9422.3701 или 2502.3771.

Генератор – трехфазная синхронная электрическая машина с электромагнитным возбуждением и встроенным выпрямителем на кремниевых диодах. Ротор генератора приводится во вращение от шкива коленчатого вала двигателя поликлиновым ремнем.

Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в подшипниках, установленных в крышках. Смазка в подшипники заложена на весь срок их службы. Задний подшипник напрессован на вал ротора. Передний подшипник установлен с внутренней стороны передней крышки. Задняя часть генератора закрыта пластмассовым кожухом.

В статоре генератора – две трехфазные обмотки, выполненные по схеме «звезда» и подключенные параллельно друг другу. Выпрямитель – мостовой схемы, состоит из шести силовых ограничительных диодов или обычных (на части генераторов). Они запрессованы в две подковообразные алюминиевые пластины-держатели. На одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя.

На роторе расположена обмотка возбуждения генератора. Выводы обмотки припаяны к двум медным контактным кольцам на валу ротора. Питание к ним подводится через две угольные щетки. Щеткодержатель конструктивно объединен с регулятором напряжения.

Регулятор напряжения неразборный, при выходе из строя его заменяют.

Для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения радиопомех между выводом «+» и «массой» генератора установлен конденсатор.

Обмотки генератора и выпрямительный блок охлаждаются крыльчаткой вентилятора через окна в крышках.

Техническая характеристика генератора 9422.3701

Напряжение номинальное, В
14
Максимальный ток, А
72
Регулируемое напряжение, В
13,5–14,2

Сопротивление обмотки возбуждения, Ом

2,3–2,7
